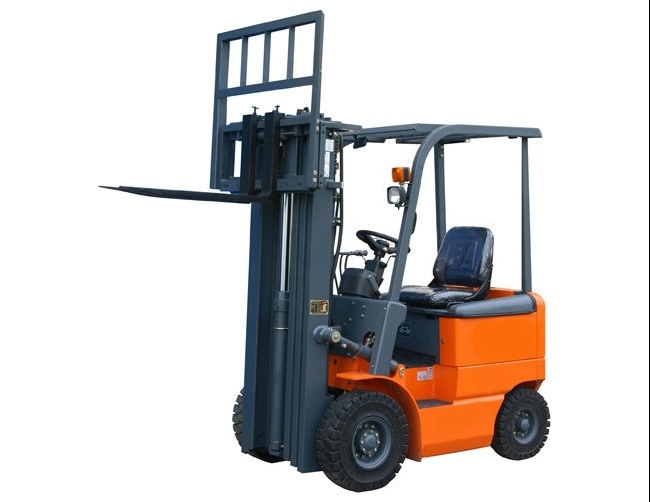

Quattro ruote motore DC

Capacità di carico 15 quintali

Disponibile anche con impianto SME e motore AC (4AC15)

Caratteristiche
Modello 3DC15
Gruppo propulsore elettrico, diesel GPL Elettrico
Portata nominale Kg 1500
Dimensioni
Baricentro mm 500
Corsa sollevamento STD mm 3000
Corsa libera normale mm 162
Forche lunghezza/larghezza/spessore mm 920x120x40
Distanza esterno forche (min/max) mm 240/980
Inclinazione gruppo di sollevamento avanti/indietro Deg 6/12
dimensioni generali
Lunghezza compreso dorso forche mm 2056
Lunghezza totale mm 1080
Altezza minimo ingombro montante mm 1995
Altezza massimo ingombro montante mm 4038
Altezza tettuccio mm 2119
Prestazioni
Raggio di sterzata esterno mm 1820
Distanza piano vert. forche dal centro assale ant. mm 436
Minimo raggio angolo di curvatura mm 1810
Corridoio di stivaggio mm 3370
Velocità in piano con/senza carico Km/h 12.5/10.5
Velocità di sollevamento con/senza carico mm/sec 390/285
Pendenza superabile (pieno carico) % 15
Pesi
Peso senza batteria Kg 3080
Sforzo al traino massimo Kn 6.5
Pieno carico (ruote anteriori/posteriori) 6.5-10-10
Senza carico (ruote anteriori/posteriori) 5.00-8-8
Asse
Anteriori mm 890
Posteriori mm 920
Interasse mm 1250
A metà interasse mm 105/95
Altezza dal suolo
(pieno/senza carico) Punto più basso mm 105/95
Batteria
Tensione/Capacità v/ah 48
Peso minimo batteria std Kg 670
Motore trazione
Modello Xq54a3
Potenza Kw 5 ora
Motore sollevamento
Modello Xqd6.3-3
Potenza Kw 6.3 15min
Motore idroguida
Modello Xqd-0.8-7
Potenza Kw 0.8 ora
Controllo – eccitazione separata GE
